انتخاب سیم و کابل مناسب یکی از مهمترین بخشهای اجرای یک تأسیسات برقی ایمن و قابلاعتماد است. نوع هادی، سطح مقطع، جنس عایق، طول مسیر، روش نصب و شرایط محیطی همگی میتوانند روی عملکرد سیم و کابل تأثیر بگذارند.
انتخاب نادرست ممکن است باعث گرمشدن بیش از حد هادی، افت ولتاژ، کاهش عمر عایق و در شرایط نامناسب، ایجاد خطر برای تأسیسات شود. به همین دلیل، انتخاب سیم و کابل نباید صرفاً بر اساس قیمت یا تجربه قبلی انجام شود.
در این راهنما، مهمترین نکاتی را که برای انتخاب سیم و کابل برق باید بدانید، از شناخت انواع سیم تا تعیین سطح مقطع و بررسی استانداردها، به زبان ساده بررسی میکنیم.
سیم و کابل چه تفاوتی دارند؟
در گفتار روزمره، «سیم» و «کابل» گاهی به جای یکدیگر استفاده میشوند، اما از نظر فنی ساختار و کاربرد آنها میتواند متفاوت باشد.
سیم میتواند از یک هادی یا مجموعهای از رشتههای هادی تشکیل شود و بسته به نوع محصول، دارای عایق باشد. کابل نیز میتواند یک یا چند هادی را در کنار عایق و در صورت نیاز، لایهها یا غلافهای محافظ دربر بگیرد.
بنابراین تعداد هادیها بهتنهایی معیار مناسبی برای تشخیص سیم و کابل نیست. ساختار محصول، نوع عایق و غلاف، انعطافپذیری و کاربرد موردنظر باید در کنار هم بررسی شوند.
در زمان خرید، بهتر است به مشخصات فنی درجشده روی محصول و استاندارد مربوط به همان نوع سیم یا کابل توجه کنید.
انواع سیم برق و کاربرد هرکدام
سیم افشان
سیم افشان از تعداد زیادی رشته نازک هادی تشکیل شده است. این ساختار باعث میشود سیم نسبت به هادیهای یکپارچه انعطافپذیری بیشتری داشته باشد و در مسیرهایی که خمکردن و عبور دادن سیم اهمیت دارد، کار با آن راحتتر باشد.
سیمهای افشان در بسیاری از کاربردهای سیمکشی ثابت ساختمان مورد استفاده قرار میگیرند؛ البته نوع دقیق سیم و شرایط استفاده باید با مشخصات فنی محصول و مقررات مربوط به نصب مطابقت داشته باشد.
سیم مفتولی
در سیم مفتولی، هادی بهصورت یکپارچه و تکرشته ساخته میشود. این ساختار باعث میشود سیم نسبت به سیم افشان انعطافپذیری کمتری داشته باشد و بیشتر برای کاربردهای ثابت مناسب باشد.

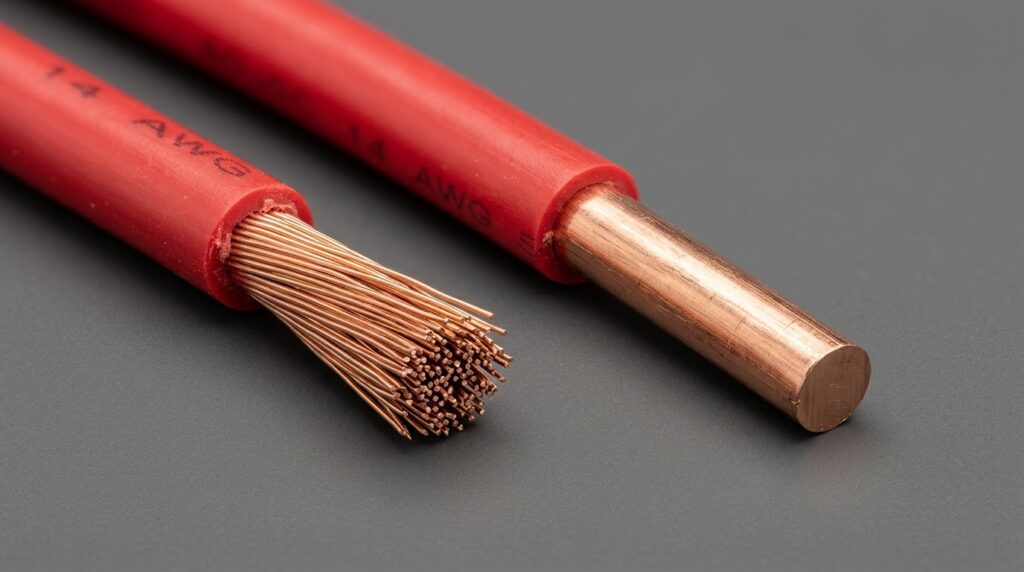

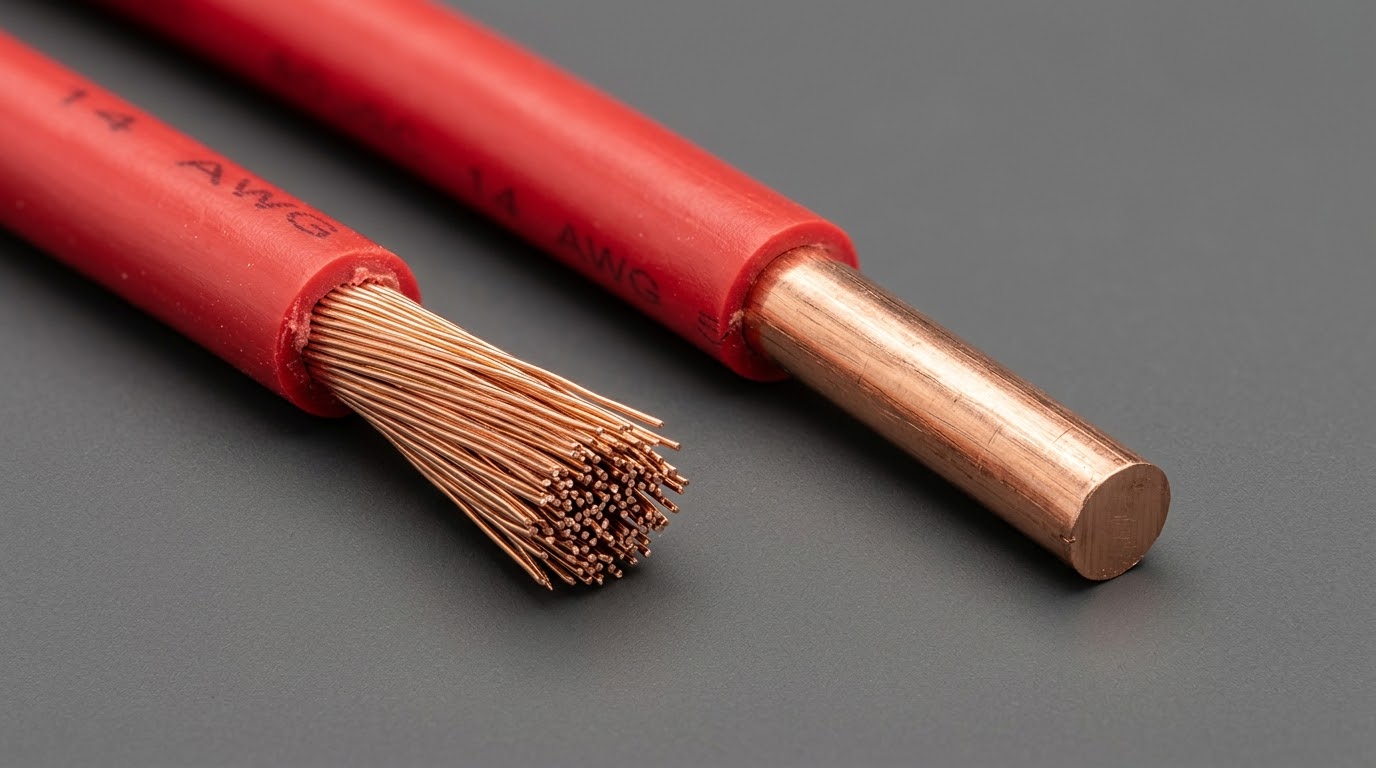

هنگام انتخاب بین سیم افشان و مفتولی، تنها به انعطافپذیری توجه نکنید؛ نوع نصب، تجهیزات مورد استفاده و مشخصات فنی محصول نیز اهمیت دارند.
سیم نیمهافشان
سیم نیمهافشان از چند رشته هادی تشکیل میشود، اما تعداد و ساختار رشتهها با سیم افشان متفاوت است. به همین دلیل، از نظر انعطافپذیری و ساختار، بین هادیهای تکرشته و هادیهای افشان قرار میگیرد.
کاربرد سیم نیمهافشان باید بر اساس نوع محصول و مشخصات فنی آن تعیین شود و نباید صرفاً بر اساس نام «نیمهافشان» درباره مناسببودن آن برای یک پروژه تصمیم گرفت.
سیم و کابل برای شرایط خاص
همه سیمها و کابلها برای شرایط یکسانی طراحی نشدهاند. در برخی پروژهها عواملی مانند دمای بالا، رطوبت، فضای بیرونی، دفن در زمین، نیاز به انعطافپذیری یا الزامات مربوط به حریق اهمیت بیشتری پیدا میکنند.
برای چنین شرایطی باید محصولی انتخاب شود که عایق، روکش و ساختار آن با محیط نصب سازگار باشد. بنابراین انتخاب سیم و کابل برای محیطهای خاص نباید صرفاً بر اساس قیمت یا سطح مقطع انجام شود.

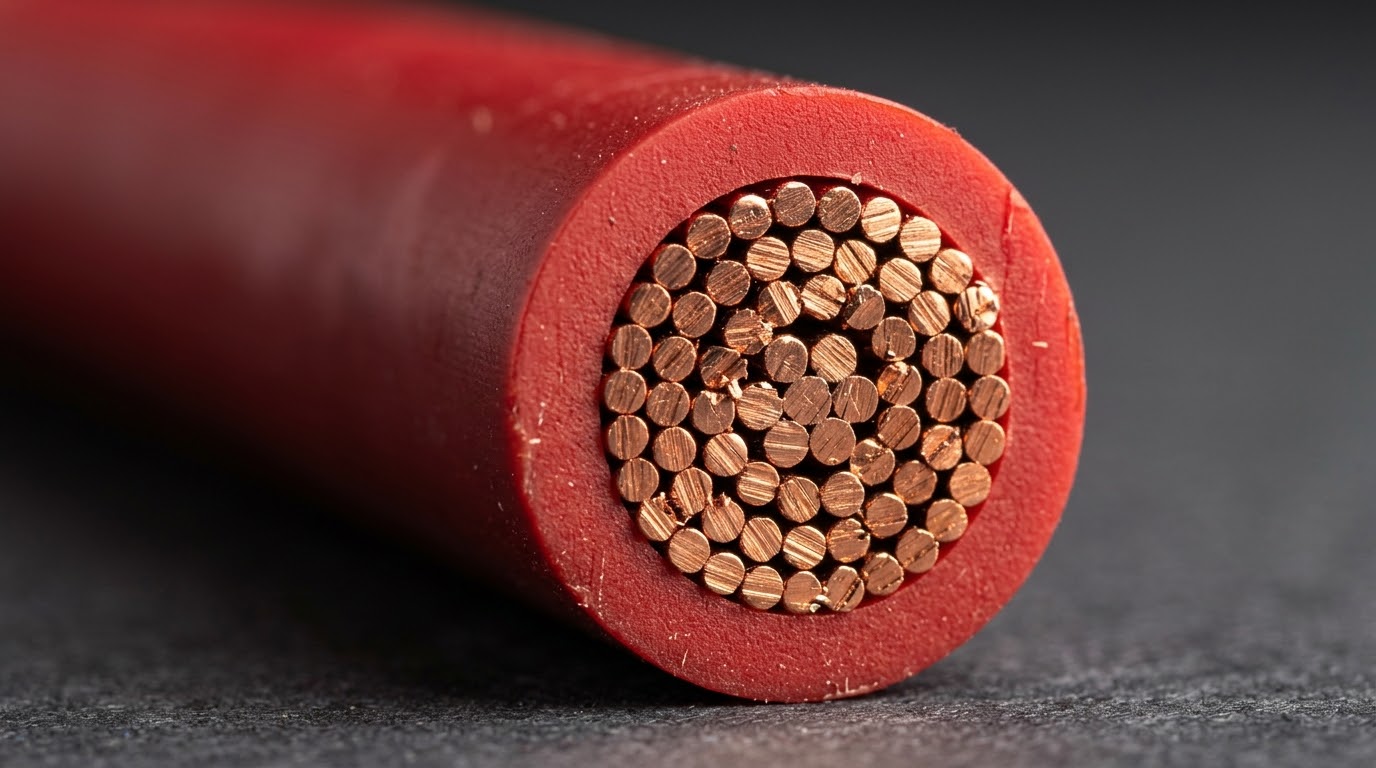

سطح مقطع سیم چیست و چرا اهمیت دارد؟
سطح مقطع، مساحت مقطع هادی سیم یا کابل است و معمولاً با واحد میلیمتر مربع (mm²) بیان میشود.
بهطور کلی، در شرایط یکسان، افزایش سطح مقطع هادی باعث کاهش مقاومت الکتریکی آن میشود و امکان عبور جریان بیشتری را فراهم میکند. استاندارد IEC 60228 نیز سطح مقطعهای نامی هادیها و مشخصات مرتبط با تعداد رشتهها و مقاومت هادی را برای انواع مختلف کابلها و سیمها مشخص میکند.
اما انتخاب سطح مقطع فقط با نگاهکردن به مقدار جریان انجام نمیشود. جریان مصرفی، طول مسیر، روش نصب، دمای محیط، تعداد هادیهای مجاور و افت ولتاژ مجاز نیز میتوانند در انتخاب نهایی مؤثر باشند.
به همین دلیل، نمیتوان یک سطح مقطع مشخص را برای تمام پروژهها و تمام شرایط مناسب دانست.
برای هر کاربرد چه سایز سیمی مناسب است؟

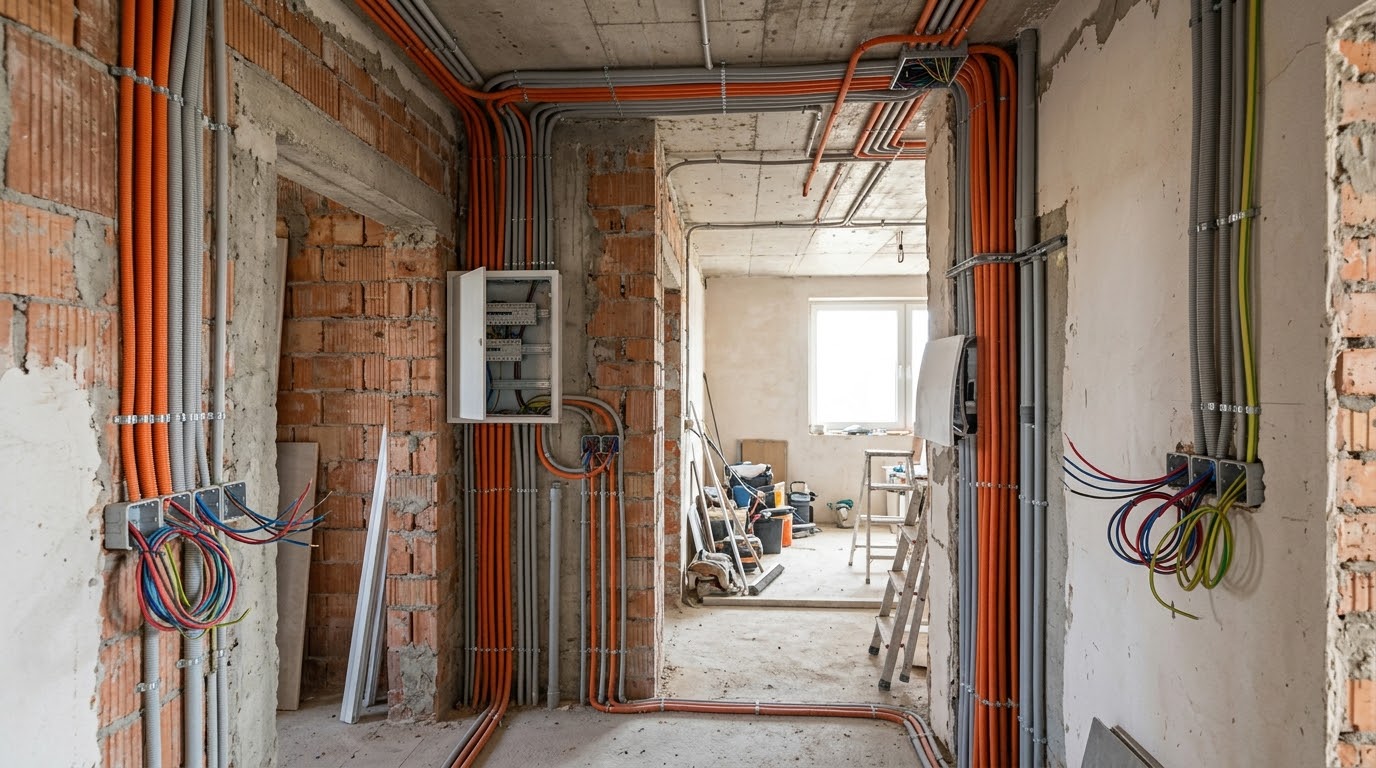

در سیمکشی معمول ساختمان، سطح مقطعهای مشخصی برای مدارهای مختلف بهکار میروند؛ اما مقدار نهایی باید با توجه به طراحی مدار و شرایط نصب تعیین شود.
سیم مناسب مدار روشنایی
در تأسیسات ساختمانی، سیم با سطح مقطع ۱.۵ میلیمتر مربع برای مدارهای روشنایی بسیار رایج است.
با این حال، انتخاب نهایی باید با توجه به جریان مدار، روش نصب، طول مسیر، حفاظت مدار و الزامات مقررات مربوط انجام شود.
سیم مناسب پریزها
سیم ۲.۵ میلیمتر مربع در بسیاری از مدارهای پریز ساختمانهای معمول استفاده میشود.
برای مثال، در یک مدار پریز که با حفاظت مناسب طراحی شده است، ۲.۵ میلیمتر مربع میتواند سطح مقطع رایج باشد؛ اما نباید این عدد را بدون بررسی شرایط پروژه برای تمام مدارهای پریز یکسان در نظر گرفت.
مبحث سیزدهم مقررات ملی ساختمان نیز مدارهای روشنایی و پریز را بهعنوان مدارهای نهایی مستقل در واحدهای مسکونی مورد توجه قرار میدهد.
مدارهای پرمصرف
برای وسایل پرمصرف مانند کولر گازی، آبگرمکن برقی یا اجاق برقی، نمیتوان تنها بر اساس نام وسیله یک سطح مقطع ثابت تعیین کرد.
در این مدارها باید جریان نامی دستگاه، طول مسیر، روش نصب، افت ولتاژ و مشخصات وسیله حفاظتی در نظر گرفته شود. در برخی شرایط ممکن است به سطح مقطعهای بالاتر مانند ۴ میلیمتر مربع یا بیشتر نیاز باشد، اما مقدار نهایی باید بر اساس محاسبه تعیین شود.
تجهیزات و مدارهای صنعتی
در تابلوهای برق، موتورها و خطوط تغذیه اصلی، انتخاب کابل معمولاً به محاسبات دقیقتری نیاز دارد.
جریان مجاز، روش نصب، دمای محیط، تعداد کابلهای مجاور، ضرایب تصحیح و افت ولتاژ از جمله عواملی هستند که میتوانند در تعیین سطح مقطع نهایی مؤثر باشند.
در چنین پروژههایی، انتخاب کابل باید توسط طراح یا مجری واجد صلاحیت و بر اساس مشخصات واقعی پروژه انجام شود.
هنگام انتخاب سیم و کابل به چه مشخصاتی توجه کنیم؟
۱. سطح مقطع
سطح مقطع باید با جریان مدار و شرایط نصب متناسب باشد.
انتخاب سطح مقطع کمتر از نیاز میتواند باعث افزایش دمای هادی و ایجاد مشکل در عملکرد مدار شود. از طرف دیگر، انتخاب بیش از نیاز نیز ممکن است هزینه پروژه را بدون مزیت فنی قابلتوجه افزایش دهد.
۲. جنس هادی
مس و آلومینیوم از هادیهای متداول در صنعت برق هستند.
مس رسانایی الکتریکی بیشتری نسبت به آلومینیوم دارد و به همین دلیل در بسیاری از سیمکشیهای ساختمانی از هادی مسی استفاده میشود.
آلومینیوم نیز در بسیاری از کاربردهای انتقال و توزیع برق، بهخصوص در سطح مقطعهای بزرگتر، کاربرد دارد.
در نتیجه، انتخاب مس یا آلومینیوم باید بر اساس نوع پروژه، سطح مقطع، طول مسیر، شرایط نصب و الزامات اتصال انجام شود.
۳. نوع عایق
نوع عایق باید با شرایط کاری سیم یا کابل سازگار باشد.
PVC یکی از عایقهای متداول در سیم و کابل است. در مقابل، موادی مانند XLPE در برخی کاربردها برای تحمل شرایط حرارتی و الکتریکی متفاوت استفاده میشوند.
بنابراین هنگام خرید، صرفاً به نام هادی توجه نکنید و نوع عایق و مشخصات دمایی محصول را نیز بررسی کنید.
۴. ولتاژ نامی
ولتاژ نامی یکی دیگر از مشخصات مهم سیم و کابل است.
این مقدار معمولاً به شکل U₀/U روی مشخصات محصول درج میشود. برای مثال، استاندارد IEC 60227-1:2024 کابلهای عایق PVC با ولتاژ نامی تا 450/750 ولت را پوشش میدهد.
در نتیجه، سیم یا کابل باید از نظر ولتاژ نامی با کاربرد و شبکه مورد استفاده سازگار باشد.
۵. استاندارد و کیفیت ساخت
هر سیم و کابل باید بر اساس استاندارد مربوط به همان محصول بررسی شود.
برای نمونه، IEC 60228:2023 به هادیهای کابلهای عایقدار میپردازد و سطح مقطعهای نامی، تعداد و اندازه رشتهها و مقاومت هادی را مشخص میکند.
همچنین IEC 60227-1:2024 الزامات عمومی کابلهای عایق PVC با ولتاژ نامی تا 450/750 ولت را مشخص میکند.
در بازار ایران نیز باید استاندارد ملی و الزامات مربوط به نوع محصول موردنظر بررسی شود.
۶. شرایط نصب و محیط استفاده
روش نصب میتواند تأثیر قابلتوجهی بر ظرفیت جریان مجاز کابل داشته باشد.
نصب داخل لوله، داکت، روی سینی، در محیط گرم یا در کنار تعداد زیادی سیم و کابل، شرایط یکسانی ایجاد نمیکند.
دمای محیط، تجمع کابلها و روش دفع حرارت از جمله عواملی هستند که باید در انتخاب نهایی در نظر گرفته شوند.
تفاوت سیم و کابل مسی و آلومینیومی
| ویژگی | مس | آلومینیوم |
| رسانایی الکتریکی | بیشتر | کمتر |
| وزن | بیشتر | کمتر |
| کاربرد متداول | سیمکشی و بسیاری از مدارهای ساختمانی | خطوط و کاربردهای انتقال و توزیع با سطح مقطعهای بزرگتر |
| اتصالات | نیازمند اجرای صحیح اتصال | نیازمند توجه ویژه به نوع اتصال و سازگاری تجهیزات |
| انتخاب نهایی | وابسته به شرایط پروژه | وابسته به شرایط پروژه |
انتخاب بین مس و آلومینیوم نباید فقط بر اساس قیمت انجام شود. سطح مقطع، طول مسیر، شرایط نصب، نوع اتصال و کاربرد پروژه همگی باید در نظر گرفته شوند.
اشتباهات رایج هنگام خرید سیم و کابل
انتخاب سطح مقطع فقط بر اساس عادت
ممکن است یک سایز سیم در یک پروژه مناسب باشد، اما همان سایز در پروژهای با طول مسیر، جریان یا روش نصب متفاوت انتخاب مناسبی نباشد.
بیتوجهی به طول مسیر
در مسیرهای طولانی، افت ولتاژ میتواند اهمیت بیشتری پیدا کند. بنابراین انتخاب سطح مقطع فقط بر اساس جریان مصرفی کافی نیست.
توجه صرف به قیمت
قیمت پایینتر بهتنهایی نشاندهنده مناسببودن یا نامناسببودن یک محصول نیست. مشخصات فنی، استاندارد، کیفیت ساخت و اعتبار تولیدکننده نیز باید بررسی شوند.
استفاده از یک نوع سیم برای همه کاربردها
مدار روشنایی، پریز، تجهیزات پرمصرف و مدارهای صنعتی ممکن است نیازهای متفاوتی داشته باشند. بنابراین نمیتوان یک نوع سیم یا یک سطح مقطع را برای همه کاربردها مناسب دانست.
بیتوجهی به شرایط نصب
حتی یک سیم با سطح مقطع مناسب در شرایط نصب نامناسب ممکن است نتواند همان ظرفیت مورد انتظار را داشته باشد.

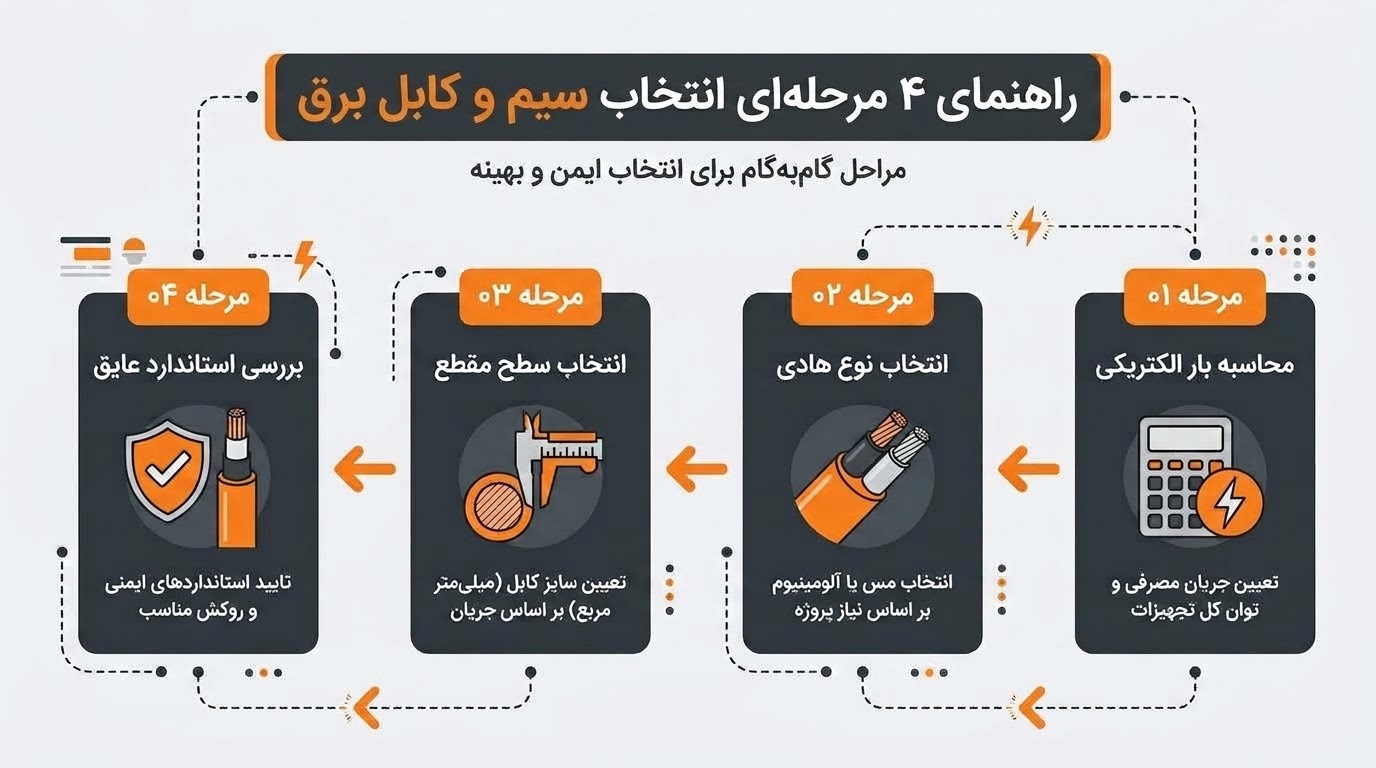

چطور سیم و کابل مناسب پروژه خود را انتخاب کنیم؟
برای انتخاب سیم و کابل میتوانید این مراحل را دنبال کنید:
۱. کاربرد مدار را مشخص کنید.
مشخص کنید سیم یا کابل برای روشنایی، پریز، دستگاه پرمصرف، تابلو برق یا یک خط تغذیه استفاده میشود.
۲. جریان مصرفی را مشخص کنید.
توان و جریان تجهیزات متصل به مدار را بررسی کنید.
۳. طول مسیر را در نظر بگیرید.
در مسیرهای طولانی، افت ولتاژ میتواند روی انتخاب سطح مقطع تأثیر بگذارد.
۴. روش نصب و شرایط محیطی را بررسی کنید.
دمای محیط، داخل لوله یا داکت بودن، تجمع کابلها و شرایط محیطی را در نظر بگیرید.
۵. مشخصات سیم یا کابل را بررسی کنید.
جنس هادی، سطح مقطع، نوع عایق، ولتاژ نامی و استاندارد محصول را بررسی کنید.
۶. برای پروژههای تخصصی از متخصص برق کمک بگیرید.
در پروژههای صنعتی، ساختمانهای بزرگ یا مدارهای پرمصرف، انتخاب نهایی باید بر اساس محاسبات فنی و مقررات مربوط انجام شود.
سوالات متداول
آیا سیم افشان بهتر است یا سیم مفتولی؟
هیچکدام را نمیتوان بهصورت کلی «بهتر» دانست. سیم افشان انعطافپذیری بیشتری دارد، در حالی که سیم مفتولی ساختار یکپارچهتری دارد و برای برخی کاربردهای ثابت مناسب است. انتخاب باید بر اساس نوع نصب و مشخصات پروژه انجام شود.
برای روشنایی چه سیمی مناسب است؟
در سیمکشی معمول ساختمان، سطح مقطع ۱.۵ میلیمتر مربع برای مدارهای روشنایی بسیار رایج است؛ اما انتخاب نهایی باید با توجه به جریان مدار، روش نصب، طول مسیر و الزامات مربوط انجام شود.
برای پریز چه سایز سیمی مناسب است؟
سیم ۲.۵ میلیمتر مربع در بسیاری از مدارهای پریز ساختمان استفاده میشود. با این حال، سطح مقطع نهایی باید با توجه به جریان مدار، وسیله حفاظتی، طول مسیر و روش نصب تعیین شود.
آیا اگر سطح مقطع سیم را بزرگتر انتخاب کنیم مشکلی ایجاد میشود؟
بزرگتر بودن سطح مقطع بهخودیخود به معنی ایجاد مشکل ایمنی نیست، اما انتخاب سیم باید با تجهیزات حفاظتی، ترمینالها، روش نصب و الزامات طراحی هماهنگ باشد. در بسیاری از موارد، انتخاب بیش از نیاز فقط هزینه پروژه را افزایش میدهد.
آیا سیم آلومینیومی برای ساختمان مناسب است؟
آلومینیوم در بسیاری از کاربردهای برق استفاده میشود، اما انتخاب آن برای یک مدار مشخص به سطح مقطع، طول مسیر، نوع اتصال، تجهیزات و الزامات پروژه بستگی دارد. بنابراین نمیتوان آن را بهطور کلی مناسب یا نامناسب دانست.
چگونه بفهمیم سیم و کابل مناسبی برای پروژه انتخاب کردهایم؟
ابتدا کاربرد مدار، جریان مصرفی، طول مسیر و روش نصب را مشخص کنید. سپس سطح مقطع، جنس هادی، نوع عایق، ولتاژ نامی و استاندارد محصول را بررسی کنید. در پروژههای تخصصی نیز بهتر است محاسبات توسط متخصص برق انجام شود.
جمعبندی
انتخاب سیم و کابل مناسب فقط به انتخاب یک عدد برای سطح مقطع محدود نمیشود. نوع هادی، انعطافپذیری، جنس عایق، ولتاژ نامی، طول مسیر، روش نصب، شرایط محیطی و استاندارد محصول همگی در انتخاب نهایی نقش دارند.
برای مدارهای معمول ساختمان، برخی سطح مقطعها مانند ۱.۵ میلیمتر مربع برای روشنایی و ۲.۵ میلیمتر مربع برای بسیاری از مدارهای پریز رایج هستند؛ اما برای مدارهای پرمصرف و پروژههای تخصصی، انتخاب نهایی باید بر اساس محاسبات و شرایط واقعی پروژه انجام شود.
اگر برای پروژه یا ساختمان خود به سیم و کابل نیاز دارید، میتوانید محصولات آترا نیرو را بررسی کنید یا برای دریافت مشاوره و استعلام قیمت متناسب با نیاز پروژه، درخواست خود را برای ما ارسال کنید.
منابع فنی:
- IEC 60228:2023 — Conductors of insulated cables؛ این استاندارد مشخصات سطح مقطع نامی و ویژگیهای هادیهای کابلها و سیمهای مرتبط را پوشش میدهد.
- IEC 60227-1:2024 — Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V؛ الزامات عمومی کابلهای PVC در محدوده مشخصشده را پوشش میدهد.
- مبحث سیزدهم مقررات ملی ساختمان — طرح و اجرای تأسیسات برقی ساختمانها؛ از جمله الزامات مربوط به مدارهای نهایی ساختمان.
