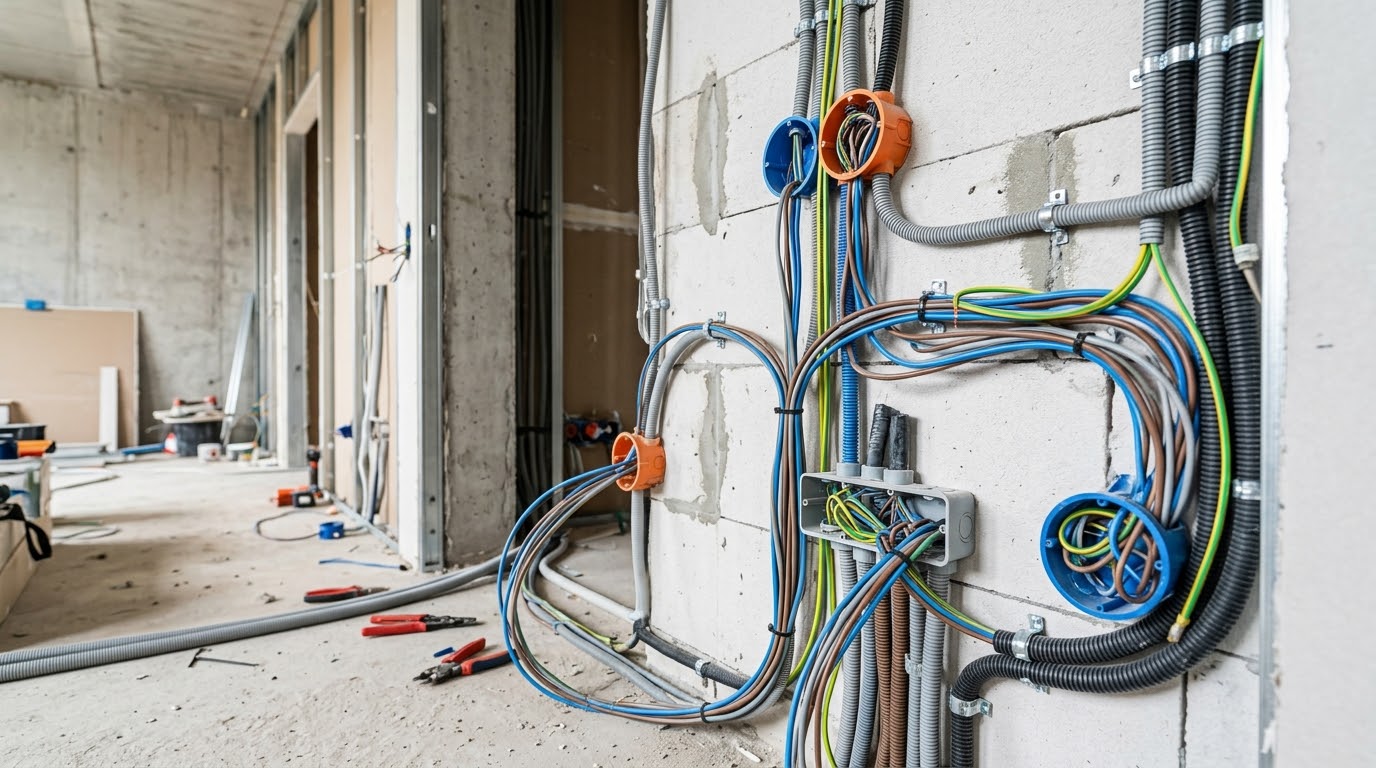

انتخاب سیم و کابل مناسب یکی از بخشهای مهم طراحی و اجرای تأسیسات الکتریکی ساختمان است. برخلاف تصور رایج، انتخاب سیم فقط به این معنی نیست که «هرچه سیم ضخیمتر باشد، بهتر است». سطح مقطع مناسب باید با جریان مصرفی مدار، روش نصب، طول مسیر، شرایط محیطی و سیستم حفاظتی آن هماهنگ باشد.
انتخاب نادرست میتواند باعث گرمشدن بیش از حد هادی، افت ولتاژ، عملکرد نامناسب تجهیزات و کاهش ایمنی مدار شود. به همین دلیل، در این راهنما بررسی میکنیم هنگام انتخاب سیم و کابل ساختمان باید به چه عواملی توجه کرد و برای مدارهای مختلف چگونه تصمیم گرفت.
چرا انتخاب صحیح سیم و کابل اهمیت دارد؟
وقتی جریان الکتریکی از یک هادی عبور میکند، به دلیل مقاومت الکتریکی هادی مقداری گرما تولید میشود. با افزایش سطح مقطع، مقاومت هادی کاهش پیدا میکند و تحت شرایط نصب مشخص، امکان عبور جریان بیشتری فراهم میشود.
اما ظرفیت جریان یک سیم فقط به سطح مقطع آن وابسته نیست. روش نصب، دمای محیط، نوع عایق و تعداد هادیها یا کابلهای مجاور نیز میتوانند روی ظرفیت جریان مجاز اثر بگذارند.
اگر جریان عبوری از ظرفیت مجاز هادی بیشتر شود، افزایش دما میتواند به عایق و تجهیزات آسیب برساند. در مسیرهای طولانی نیز افت ولتاژ اهمیت بیشتری پیدا میکند.
به همین دلیل، سیم، کابل و تجهیزات حفاظتی مانند فیوز یا MCB باید بهعنوان اجزای یک سیستم هماهنگ در نظر گرفته شوند.
استاندارد IEC 60364-5-52 نیز انتخاب و اجرای سیستمهای سیمکشی را بر اساس شرایط نصب و ویژگیهای مدار بررسی میکند و موضوعاتی مانند ظرفیت جریان و افت ولتاژ را در طراحی سیستم سیمکشی در نظر میگیرد.
سطح مقطع سیم و کابل چیست؟
سطح مقطع، مساحت برش عرضی هادی داخل سیم یا کابل است و معمولاً با واحد میلیمتر مربع (mm²) بیان میشود.

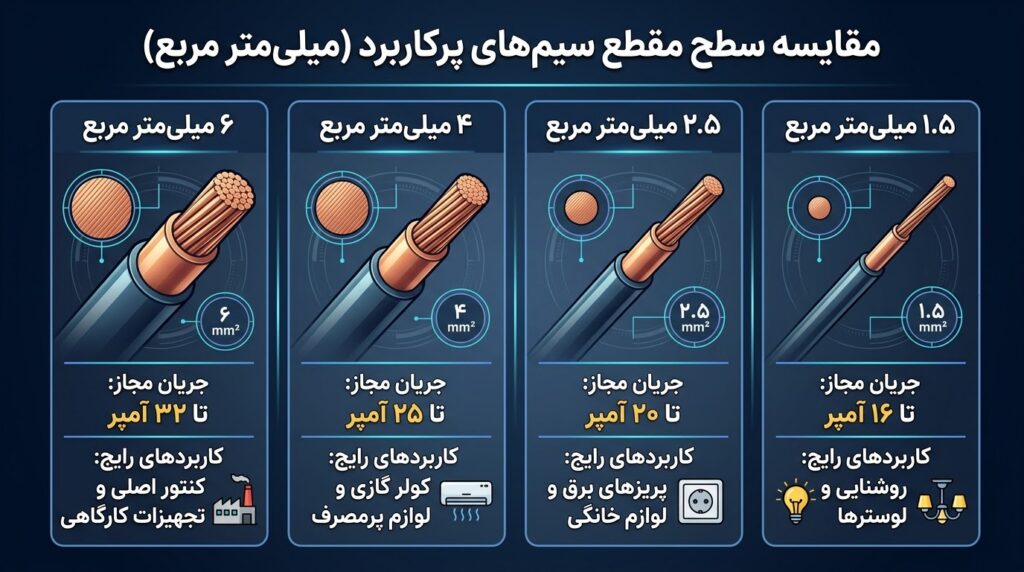

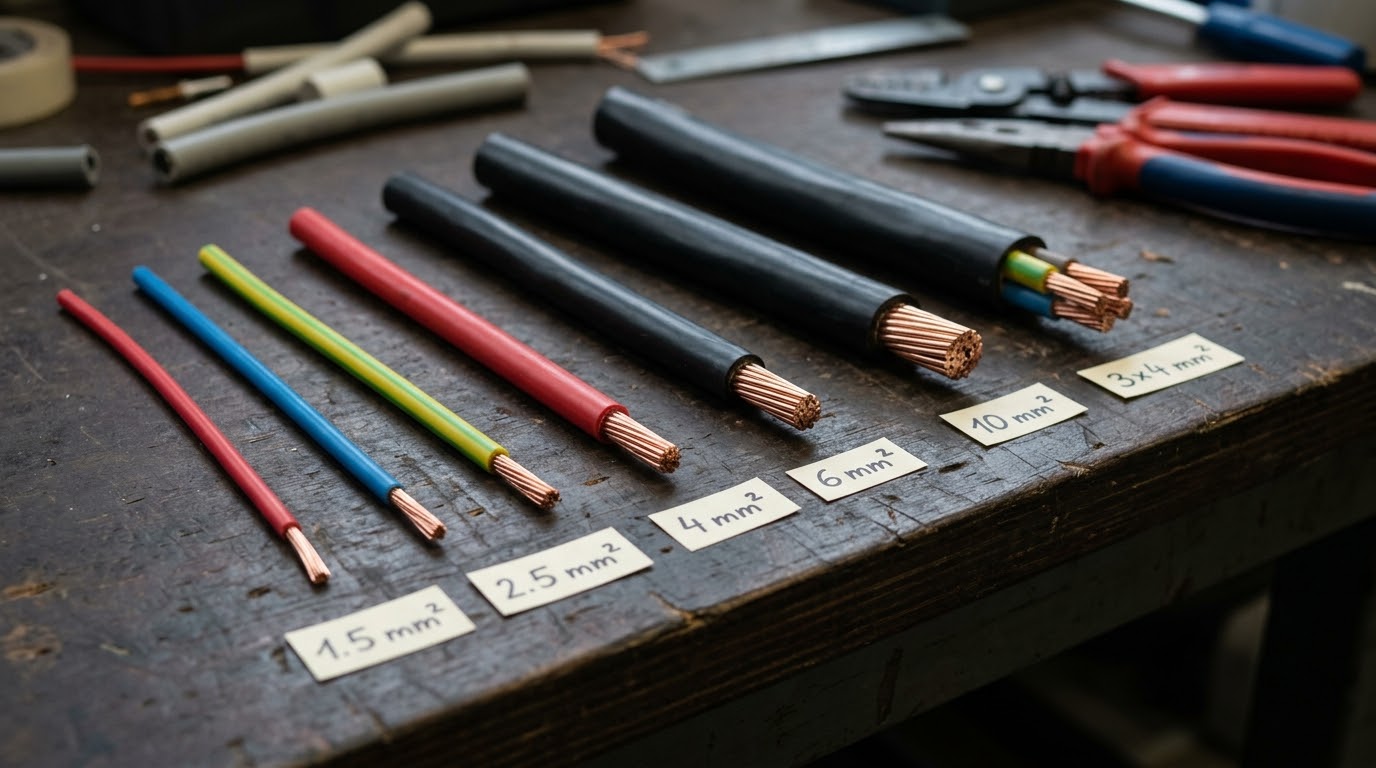

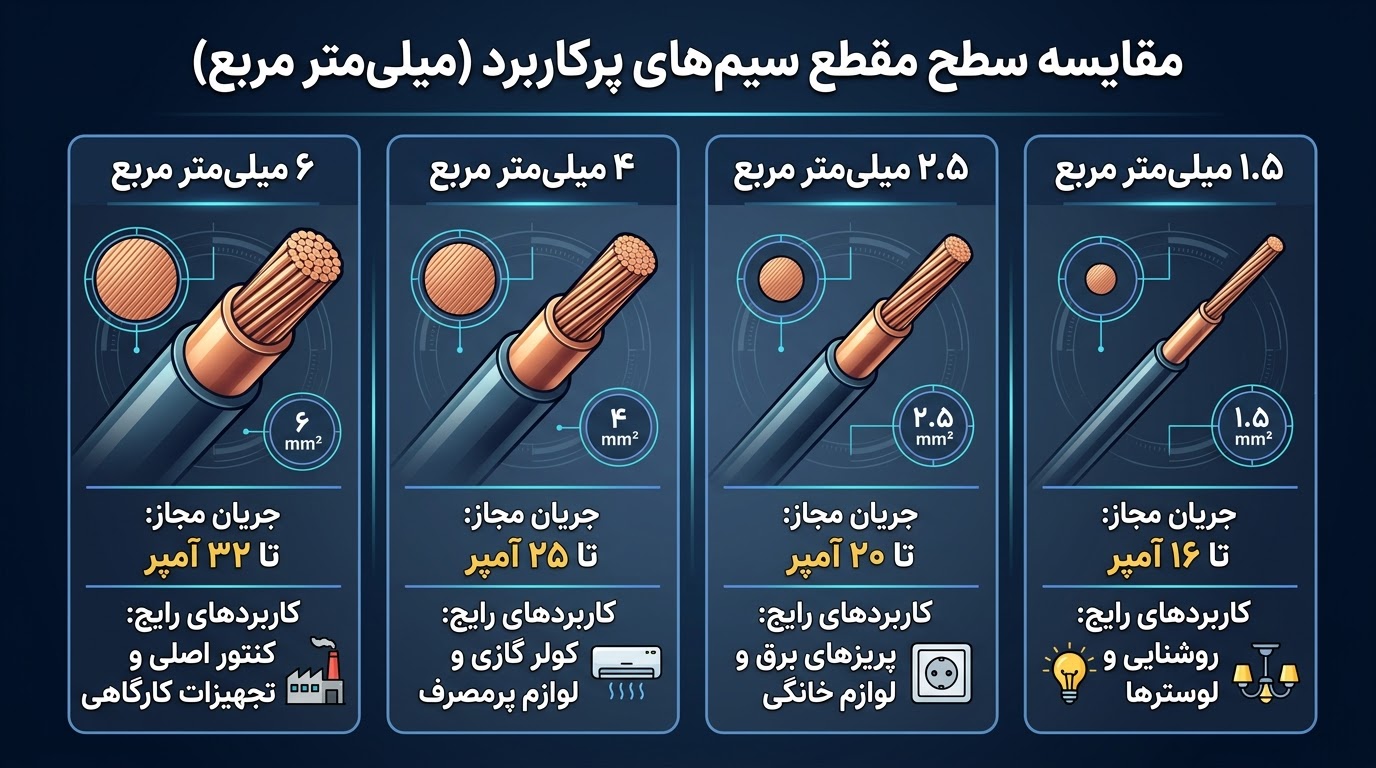

برخی از سایزهای رایج در سیمکشی ساختمان عبارتاند از:
- ۱.۵mm²
- ۲.۵mm²
- ۴mm²
- ۶mm²
- ۱۰mm²
البته سیم و کابل در سطح مقطعهای بزرگتر نیز برای مدارهای اصلی، صنعتی و کاربردهای دیگر تولید میشود.
بهطور کلی، افزایش سطح مقطع باعث کاهش مقاومت هادی میشود و در شرایط نصب مشابه، امکان عبور جریان بیشتری را فراهم میکند. اما نباید ظرفیت جریان را فقط از روی سطح مقطع تعیین کرد.
برای مثال، یک هادی با سطح مقطع مشخص ممکن است در دو روش نصب متفاوت، ظرفیت جریان مجاز متفاوتی داشته باشد.

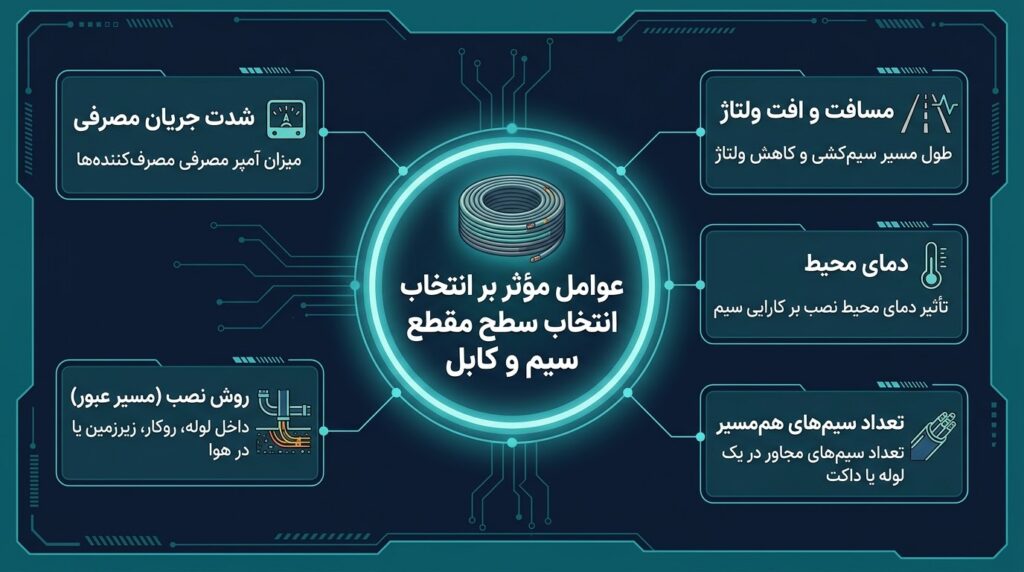

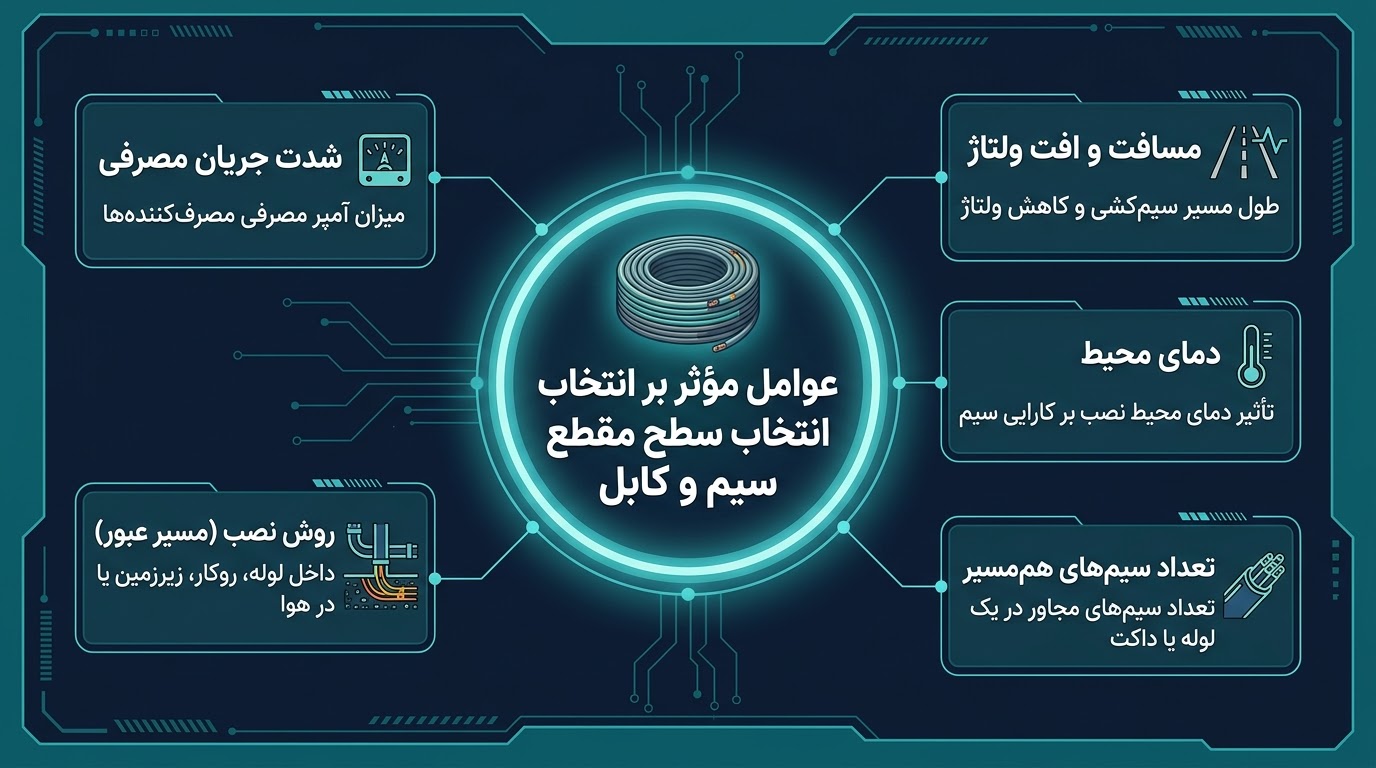

چه عواملی در انتخاب سطح مقطع سیم مؤثر هستند؟
انتخاب سطح مقطع مناسب حاصل بررسی چند عامل بهصورت همزمان است.
۱. جریان مصرفی مدار
هرچه جریان موردنیاز مدار بیشتر باشد، معمولاً به هادی با ظرفیت جریان بالاتر نیاز است.
برای تعیین جریان، توان مصرفکننده و ولتاژ مدار باید در نظر گرفته شود. در مدارهای واقعی، نوع بار و شرایط کار نیز اهمیت دارد.
۲. نوع بار
رفتار همه مصرفکنندهها یکسان نیست.
برای مثال:
- بارهای مقاومتی
- موتور و پمپ
- تجهیزات دارای منابع تغذیه و درایورهای الکترونیکی
ممکن است جریان راهاندازی و رفتار متفاوتی داشته باشند و این موضوع در انتخاب هادی و تجهیزات حفاظتی مؤثر است.
۳. روش نصب
نحوه قرارگیری سیم و کابل روی دفع گرما اثر میگذارد.
برای مثال، شرایط نصب داخل لوله، داکت، کانال، روکار یا در کنار چند مدار دیگر یکسان نیست.
۴. دمای محیط
افزایش دمای محیط میتواند ظرفیت جریان مجاز هادی را کاهش دهد؛ بنابراین دمای محل نصب باید هنگام انتخاب سیم و کابل در نظر گرفته شود.
۵. تعداد مدارهای مجاور
وقتی چند سیم یا کابل در یک مسیر مشترک قرار میگیرند، گرمای تولیدشده میتواند روی ظرفیت جریان مجاز آنها اثر بگذارد.
به همین دلیل نمیتوان ظرفیت جریان یک سیم را بدون توجه به سیمها و کابلهای مجاور تعیین کرد.
۶. طول مسیر
در مسیرهای طولانی، افت ولتاژ اهمیت بیشتری پیدا میکند و ممکن است برای محدود کردن افت ولتاژ، سطح مقطع بزرگتری مورد نیاز باشد.
۷. جنس هادی
مسی یا آلومینیومی بودن هادی روی مقاومت الکتریکی و انتخاب سطح مقطع اثر دارد.
۸. نوع عایق
نوع عایق و دمای مجاز کاری هادی نیز باید مطابق مشخصات فنی محصول بررسی شود.
برای روشنایی ساختمان چه سیمی استفاده میشود؟
سیم با سطح مقطع ۱.۵ میلیمتر مربع در بسیاری از مدارهای روشنایی ساختمان کاربرد رایجی دارد.
با این حال، نباید این عدد را بهعنوان یک قانون مستقل برای تمام مدارهای روشنایی در نظر گرفت.
توان و تعداد چراغها، طول مسیر، روش نصب، شرایط محیطی و تجهیز حفاظتی مدار همگی میتوانند روی انتخاب نهایی اثر بگذارند.
برای مثال، یک مدار روشنایی ساده با چند چراغ معمولی با مداری دارای تعداد زیادی تجهیزات روشنایی الکترونیکی و جریان هجومی متفاوت، الزاماً شرایط یکسانی ندارد.
برای پریز ساختمان چه سیمی مناسب است؟
سیم با سطح مقطع ۲.۵ میلیمتر مربع در بسیاری از مدارهای پریز ساختمانهای مسکونی رایج است.
در بسیاری از مدارهای عمومی پریز، این سطح مقطع در کنار حفاظت مناسب مورد استفاده قرار میگیرد؛ اما نمیتوان صرفاً بر اساس عبارت «پریز ساختمان» برای تمام مدارها یک نسخه ثابت تعیین کرد.
در انتخاب نهایی باید مواردی مانند:
- بار واقعی مدار
- طول مسیر
- روش نصب
- ظرفیت جریان مجاز هادی
- شرایط محیطی
- تجهیز حفاظتی
بررسی شوند.
بنابراین عبارت «همه پریزها باید ۲.۵ باشند» یک سادهسازی بیش از حد برای یک موضوع فنی است.
برای وسایل پرمصرف چه سیمی مناسب است؟
تجهیزاتی مانند:
- کولر گازی
- آبگرمکن برقی
- اجاق و فر برقی
- پمپ
- ماشینآلات
- سایر تجهیزات با توان بالا
ممکن است نسبت به مدارهای عمومی به سطح مقطع بیشتری نیاز داشته باشند.
اما برای این تجهیزات نمیتوان یک سایز ثابت برای همه مدلها تعیین کرد. توان و جریان نامی دستگاه، طول مسیر، روش نصب، دمای محیط و تجهیزات حفاظتی باید در انتخاب سطح مقطع در نظر گرفته شوند.
برای همین، مدار اختصاصی یک وسیله پرمصرف باید بر اساس مشخصات واقعی همان دستگاه و شرایط نصب طراحی شود.
رابطه آمپر، سطح مقطع و فیوز چیست؟
انتخاب سیم و انتخاب فیوز دو تصمیم کاملاً جدا از هم نیستند.
بهصورت ساده میتوان روند کلی را اینگونه در نظر گرفت:
بار مدار → جریان موردنیاز → انتخاب هادی → انتخاب حفاظت مناسب
اما این روند با یک جدول ساده و ثابت برای همه پروژهها قابل اجرا نیست.
تجهیز حفاظتی نباید صرفاً برای جلوگیری از قطع مکرر مدار با آمپر بالاتر انتخاب شود. جریان نامی فیوز یا MCB باید با ظرفیت جریان مجاز هادی در شرایط واقعی نصب و الزامات مدار هماهنگ باشد.
اگر میخواهید درباره انتخاب MCB و تفاوت تیپهای B، C و D بیشتر بدانید، مقاله زیر را نیز مطالعه کنید:
راهنمای انتخاب فیوز مینیاتوری؛ تیپ B، C و D چیست و چه تفاوتی دارند؟
افت ولتاژ چیست و چه زمانی اهمیت بیشتری پیدا میکند؟
وقتی جریان از یک هادی عبور میکند، به دلیل مقاومت هادی بخشی از ولتاژ در طول مسیر کاهش پیدا میکند. این پدیده را افت ولتاژ مینامیم.
هرچه طول مسیر یا جریان عبوری بیشتر باشد، افت ولتاژ میتواند اهمیت بیشتری پیدا کند.
عوامل اصلی مؤثر بر افت ولتاژ عبارتاند از:
- طول مسیر
- جریان عبوری
- سطح مقطع هادی
- جنس هادی
- نوع مدار
افت ولتاژ در مسیرهای طولانی یا مدارهایی که تجهیزات حساس یا موتور در انتهای مسیر دارند، اهمیت بیشتری پیدا میکند.
IEC 60364-5-52 نیز برای طراحی سیستمهای سیمکشی، موضوع حداکثر افت ولتاژ مجاز بین مبدأ تأسیسات و تجهیزات مصرفکننده را در نظر گرفته است؛ بنابراین نباید یک درصد ثابت را بدون مشخصکردن نوع تأسیسات و کاربرد، به همه پروژهها تعمیم داد.
مس یا آلومینیوم؛ کدام را انتخاب کنیم؟
هر دو فلز در ساخت هادیهای الکتریکی کاربرد دارند، اما ویژگیهای آنها متفاوت است.
| ویژگی | مس | آلومینیوم |
| رسانایی الکتریکی | بالاتر | پایینتر |
| وزن در سطح مقطع مشابه | بیشتر | کمتر |
| انعطافپذیری | معمولاً بیشتر | معمولاً کمتر |
| کاربرد رایج | بسیار رایج در سیمکشی داخلی | کاربرد گستردهتر در برخی کابلها و مسیرهای خاص |
انتخاب بین مس و آلومینیوم نباید فقط بر اساس قیمت یا وزن انجام شود.
نوع کابل، سطح مقطع، روش اتصال، شرایط نصب و کاربرد پروژه باید در نظر گرفته شود. همچنین اتصالات هادی آلومینیومی نیازمند توجه به الزامات و تجهیزات مناسب اتصال هستند.
برای ظرفیت جریان دقیق هر هادی نیز بهتر است به جداول استاندارد مربوط یا دیتاشیت سازنده همان محصول مراجعه شود.
سیم افشان، مفتولی یا نیمهافشان؛ کدام مناسب ساختمان است؟
سه نوع متداول هادی که در بازار با آنها روبهرو میشویم عبارتاند از افشان، مفتولی و نیمهافشان.
سیم افشان
هادی افشان از تعداد زیادی رشته نازک تشکیل شده و انعطافپذیری بالایی دارد. به همین دلیل در بسیاری از سیمکشیهای ثابت ساختمان که مسیر نصب نیاز به انعطاف بیشتری دارد، کاربرد گستردهای دارد.
سیم مفتولی
هادی مفتولی ساختار یکپارچهتر و انعطافپذیری کمتری نسبت به افشان دارد و برای برخی کاربردهای ثابت و مسیرهایی که نیاز به انعطاف زیاد ندارند، استفاده میشود.
سیم نیمهافشان
هادی نیمهافشان از چند رشته با ساختاری میان مفتولی و افشان تشکیل میشود و میتواند در کاربردهایی که هم استحکام و هم مقداری انعطافپذیری موردنیاز است، استفاده شود.
بنابراین انتخاب بین این سه نوع باید بر اساس ساختار سیم، روش نصب و نیاز پروژه انجام شود.
برای آشنایی کاملتر با تفاوت این سیمها، میتوانید مقاله «راهنمای انتخاب سیم و کابل برق؛ از نوع سیم تا سطح مقطع» را مطالعه کنید.
اشتباهات رایج در انتخاب سیم و کابل ساختمان
۱. انتخاب سیم فقط بر اساس آمپر
ظرفیت جریان به شرایط نصب نیز وابسته است و نمیتوان فقط با یک عدد آمپر تصمیم گرفت.
۲. تصور «هرچه سیم ضخیمتر، بهتر»
افزایش بیدلیل سطح مقطع میتواند هزینه پروژه را افزایش دهد، بدون اینکه الزاماً انتخاب فنی بهتری باشد.
۳. بیتوجهی به طول مسیر
در مسیرهای طولانی، افت ولتاژ باید بررسی شود.
۴. بیتوجهی به روش نصب
نوع مسیر و شرایط دفع حرارت میتواند ظرفیت جریان مجاز را تغییر دهد.
۵. بیتوجهی به دمای محیط
دمای بالاتر میتواند ظرفیت جریان مجاز هادی را کاهش دهد.
۶. نادیده گرفتن مدارهای مجاور
تجمع چند سیم و کابل در یک مسیر میتواند بر شرایط حرارتی آنها اثر بگذارد.
۷. انتخاب فیوز نامتناسب
فیوز یا MCB باید با ظرفیت جریان مجاز هادی و شرایط واقعی مدار هماهنگ باشد.
۸. استفاده از جدولهای عمومی اینترنتی بدون بررسی شرایط پروژه
جدولهای آماده میتوانند برای آشنایی اولیه مفید باشند، اما نباید جایگزین محاسبات و الزامات پروژه شوند.
۹. بیتوجهی به افت ولتاژ
در مسیرهای طولانی، تنها بررسی ظرفیت جریان کافی نیست.
۱۰. خرید محصول بدون بررسی مشخصات فنی
سطح مقطع، جنس هادی، نوع عایق، استاندارد و مشخصات سازنده باید پیش از خرید بررسی شوند.
چگونه سیم و کابل مناسب یک مدار را انتخاب کنیم؟
برای انتخاب اصولی میتوان این مراحل را دنبال کرد:
مرحله ۱: نوع مصرف را مشخص کنید
ابتدا مشخص کنید مدار برای روشنایی، پریز، موتور، کولر یا تجهیزات پرمصرف دیگر استفاده میشود.
مرحله ۲: جریان موردنیاز را تعیین کنید
توان تجهیزات و ولتاژ مدار را بررسی کنید تا جریان موردنیاز مشخص شود.
مرحله ۳: روش نصب را مشخص کنید
مشخص کنید سیم یا کابل داخل لوله، داکت، کانال، روکار یا به روش دیگری نصب میشود.
مرحله ۴: ظرفیت جریان مجاز هادی را بررسی کنید
سطح مقطع را بر اساس جریان و شرایط واقعی نصب انتخاب کنید، نه صرفاً یک جدول عمومی.
مرحله ۵: افت ولتاژ را بررسی کنید
خصوصاً در مسیرهای طولانی، بررسی افت ولتاژ ضروری است.
مرحله ۶: تجهیزات حفاظتی را هماهنگ کنید
فیوز یا MCB باید متناسب با ظرفیت جریان مجاز هادی و شرایط مدار انتخاب شود.
مرحله ۷: مشخصات محصول را بررسی کنید
پیش از خرید، مشخصات درجشده روی محصول و دیتاشیت سازنده را بررسی کنید.
سوالات متداول
برای روشنایی ساختمان چه سیمی مناسب است؟
سیم ۱.۵ میلیمتر مربع در بسیاری از مدارهای روشنایی رایج است، اما انتخاب نهایی باید با توجه به بار مدار، طول مسیر، روش نصب و شرایط حفاظتی انجام شود.
برای پریز ساختمان چه سیمی مناسب است؟
سیم ۲.۵ میلیمتر مربع در بسیاری از مدارهای پریز ساختمان کاربرد دارد، اما سطح مقطع و حفاظت نهایی باید بر اساس شرایط واقعی مدار بررسی شود.
سیم ۱.۵ و ۲.۵ چه تفاوتی دارند؟
تفاوت اصلی در سطح مقطع هادی است. سیم ۲.۵ میلیمتر مربع در شرایط نصب مشابه، ظرفیت جریان بیشتری نسبت به سیم ۱.۵ میلیمتر مربع دارد.
چگونه سطح مقطع سیم را انتخاب کنیم؟
با بررسی جریان مصرفی، روش نصب، طول مسیر، دمای محیط، تعداد مدارهای مجاور، جنس هادی و الزامات حفاظتی.
آیا هرچه سیم ضخیمتر باشد بهتر است؟
نه لزوماً. سطح مقطع باید متناسب با نیاز واقعی مدار انتخاب شود. انتخاب بیش از حد بزرگ میتواند هزینه پروژه را افزایش دهد.
آیا طول سیم روی انتخاب سطح مقطع تأثیر دارد؟
بله. افزایش طول مسیر باعث افزایش اهمیت افت ولتاژ میشود و ممکن است در برخی شرایط، استفاده از سطح مقطع بزرگتر را ضروری کند.
افت ولتاژ چیست؟
افت ولتاژ کاهش ولتاژ در طول مسیر سیمکشی به دلیل مقاومت هادی است که با افزایش طول مسیر و جریان عبوری اهمیت بیشتری پیدا میکند.
سیم مسی بهتر است یا آلومینیومی؟
هرکدام کاربرد و ویژگیهای خود را دارند. مس رسانایی بالاتری دارد و در بسیاری از سیمکشیهای داخلی رایج است؛ اما انتخاب نهایی باید بر اساس کاربرد، مشخصات محصول و شرایط پروژه انجام شود.
برای وسایل پرمصرف چه سیمی استفاده کنیم؟
سایز سیم باید بر اساس توان و جریان واقعی دستگاه، طول مسیر، روش نصب، شرایط محیطی و تجهیز حفاظتی تعیین شود و نمیتوان یک سایز ثابت را برای تمام وسایل پرمصرف تجویز کرد.
آیا میتوان آمپر فیوز را فقط بر اساس سطح مقطع سیم انتخاب کرد؟
خیر. سطح مقطع یکی از عوامل مهم است، اما جریان مصرفی، روش نصب، دمای محیط، ظرفیت جریان مجاز واقعی هادی و سایر الزامات حفاظتی نیز باید بررسی شوند.
جمعبندی
انتخاب سیم و کابل مناسب ساختمان یک تصمیم چندمرحلهای است و فقط با نگاه کردن به سطح مقطع یا جریان مصرفی نمیتوان آن را تعیین کرد.
در انتخاب سیم و کابل باید مواردی مانند:
- جریان مدار
- سطح مقطع
- نوع بار
- روش نصب
- دمای محیط
- تعداد مدارهای مجاور
- طول مسیر
- افت ولتاژ
- جنس هادی
- نوع عایق
- هماهنگی با تجهیزات حفاظتی
در کنار یکدیگر بررسی شوند.
بنابراین بهجای استفاده از یک جدول ثابت برای همه ساختمانها، بهتر است شرایط واقعی هر مدار بررسی و سپس سیم، کابل و تجهیزات حفاظتی مناسب انتخاب شوند. اگر برای پروژه یا ساختمان خود به سیم و کابل نیاز دارید، میتوانید محصولات این دسته را در آترا نیرو مشاهده کنید یا برای دریافت راهنمایی و استعلام قیمت متناسب با نیاز پروژه، درخواست خود را ثبت کنید.
