فیوز مینیاتوری یا MCB یکی از تجهیزات اصلی حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه است و در بسیاری از تابلوهای برق ساختمانی و صنعتی استفاده میشود.
با این حال، انتخاب فیوز مینیاتوری فقط به انتخاب یک عدد آمپر محدود نمیشود. جریان نامی، نوع بار، جریان راهاندازی، منحنی قطع B، C یا D، قدرت قطع و شرایط نصب همگی در انتخاب صحیح نقش دارند.
در این راهنما با زبان ساده بررسی میکنیم فیوز مینیاتوری چیست، تیپهای B، C و D چه تفاوتی دارند و هنگام انتخاب یک MCB باید به چه مشخصاتی توجه کرد.
فیوز مینیاتوری چیست و چه کاری انجام میدهد؟
فیوز مینیاتوری یا Miniature Circuit Breaker (MCB) یک تجهیز حفاظتی قابلوصل مجدد است که در صورت عبور جریان بیش از حد مجاز، مدار را قطع میکند.
برخلاف فیوزهای ذوبشونده که پس از عملکرد معمولاً باید تعویض شوند، MCB پس از رفع مشکل میتواند دوباره وصل شود.
فیوز مینیاتوری معمولاً برای حفاظت مدار در برابر دو وضعیت اصلی به کار میرود:
- اضافهبار: زمانی که جریان مدار برای مدتی بیش از مقدار مجاز میشود.
- اتصال کوتاه: زمانی که جریان خطا بهصورت ناگهانی به مقدار بسیار زیادی افزایش پیدا میکند.
در ساختار MCB، بخش حرارتی وظیفه واکنش به اضافهبار را بر عهده دارد و بخش مغناطیسی برای قطع سریع جریانهای بسیار بالا، مانند جریان اتصال کوتاه، عمل میکند.
انتخاب جریان نامی مناسب اهمیت زیادی دارد. اگر جریان نامی فیوز بیش از ظرفیت حفاظتی موردنیاز مدار انتخاب شود، ممکن است حفاظت مناسب سیم و کابل تأمین نشود.
همچنین باید توجه داشت که MCB جایگزین تجهیزات حفاظت در برابر جریان نشتی و برقگرفتگی مانند RCD/RCCB یا RCBO نیست.
تیپ یا منحنی قطع فیوز مینیاتوری یعنی چه؟
حروف B، C و D که روی بسیاری از فیوزهای مینیاتوری دیده میشوند، به مشخصات عملکرد بخش قطع مغناطیسی MCB مربوط هستند.
به زبان ساده، این حروف نشان میدهند فیوز در برابر جریانهای بسیار بالاتر از جریان نامی خود، در چه محدودهای وارد عملکرد مغناطیسی سریع میشود.
بر اساس IEC 60898-1، محدوده عملکرد لحظهای تیپها بهصورت کلی چنین است:
- تیپ B: حدود ۳ تا ۵ برابر جریان نامی
- تیپ C: حدود ۵ تا ۱۰ برابر جریان نامی
- تیپ D: حدود ۱۰ تا ۲۰ برابر جریان نامی
IEC 60898-1 استاندارد مربوط به کلیدهای مدارشکن AC برای حفاظت در برابر اضافهجریان در تأسیسات خانگی و مشابه است. این استاندارد برای محصولات مشمول خود، از جمله محدوده جریان نامی و قدرت قطع، الزامات مشخصی دارد.
البته مشخصات دقیق یک محصول باید از دیتاشیت همان سازنده بررسی شود. برای مثال، Schneider Electric در مستندات برخی محصولات خود، تیپ D را در محدوده ۱۰ تا ۱۴ برابر جریان نامی معرفی میکند. بنابراین نباید مشخصات یک خانواده محصول را بدون توجه به دیتاشیت، به تمام MCBها تعمیم داد.

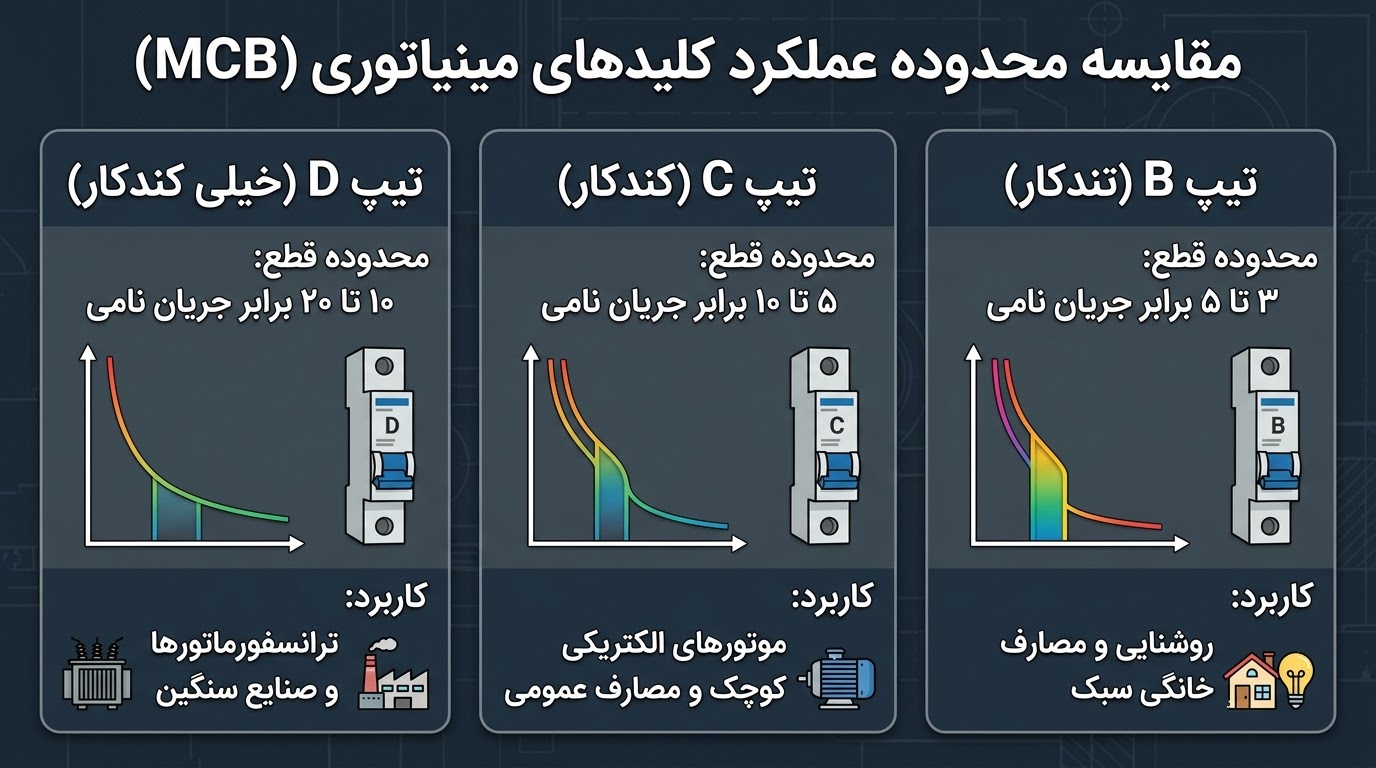

تفاوت فیوزهای تیپ B، C و D چیست؟
بهطور کلی هرچه از B به سمت C و D حرکت میکنیم، MCB برای تحمل جریان هجومی بیشتری طراحی شده است.
| تیپ | محدوده عملکرد مغناطیسی | کاربردهای معمول | ویژگی اصلی |
| B | حدود ۳ تا ۵ × In | بارهایی با جریان راهاندازی پایین | حساستر به جریانهای هجومی |
| C | حدود ۵ تا ۱۰ × In | بسیاری از کاربردهای عمومی و بارهای با جریان هجومی متوسط | تحمل جریان هجومی بیشتر از B |
| D | حدود ۱۰ تا ۲۰ × In* | برخی موتورها، ترانسفورماتورها و بارهای با جریان هجومی زیاد | تحمل جریان هجومی بالا |
* محدوده دقیق عملکرد باید بر اساس استاندارد و مشخصات محصول موردنظر بررسی شود.
بنابراین انتخاب بین B، C و D فقط بر اساس اینکه «کدام تیپ قویتر است» انجام نمیشود؛ نوع بار و شرایط واقعی مدار اهمیت دارد.
فیوز تیپ B برای چه کاربردهایی مناسب است؟
تیپ B برای مدارهایی با جریان راهاندازی یا جریان هجومی نسبتاً پایین کاربرد دارد.
برای مثال، این تیپ میتواند در برخی موارد برای:
- مدارهای روشنایی ساده
- بارهای عمدتاً مقاومتی
- تجهیزات خانگی با جریان راهاندازی پایین
- برخی مدارهایی که جریان اتصال کوتاه احتمالی محدودی دارند
استفاده شود.
Schneider Electric نیز تیپ B را برای برخی کاربردهای مسکونی و بارهای مقاومتی با جریان هجومی پایین معرفی میکند.
با این حال، صرفاً مسکونی بودن یک مدار به این معنی نیست که حتماً باید از تیپ B استفاده شود. نوع تجهیزات و رفتار جریان در زمان راهاندازی نیز باید در نظر گرفته شود.
فیوز تیپ C برای چه کاربردهایی مناسب است؟
تیپ C نسبت به تیپ B میتواند جریان هجومی بیشتری را بدون قطع لحظهای تحمل کند.
به همین دلیل، در بسیاری از کاربردهای عمومی و مدارهایی که بارهای القایی یا جریان راهاندازی متوسط دارند، از تیپ C استفاده میشود.
برخی نمونهها عبارتاند از:
- بسیاری از مدارهای عمومی ساختمان
- برخی تجهیزات موتوری کوچک
- برخی بارهای القایی
- برخی مدارهای روشنایی دارای جریان هجومی
Schneider Electric تیپ C را برای کاربردهای عمومی و بارهایی مانند برخی بارهای القایی معرفی کرده است.
با این حال، نباید تیپ C را بدون بررسی شرایط مدار، بهعنوان انتخاب ثابت و همیشگی همه مدارهای ساختمانی در نظر گرفت.
فیوز تیپ D برای چه کاربردهایی مناسب است؟
تیپ D برای مدارهایی در نظر گرفته میشود که ممکن است هنگام راهاندازی، جریان هجومی بسیار بالایی ایجاد کنند.
از جمله نمونههای رایج:
- برخی موتورها
- برخی ترانسفورماتورها
- تجهیزاتی با جریان راهاندازی زیاد
تحمل جریان هجومی بالاتر در تیپ D میتواند احتمال قطع ناخواسته MCB هنگام راهاندازی تجهیزات را کاهش دهد.
با این حال، استفاده از تیپ D نیازمند توجه بیشتر به شرایط مدار است. چون آستانه عملکرد مغناطیسی آن بالاتر است، باید اطمینان حاصل شود که مدار و تجهیزات حفاظتی برای شرایط اتصال کوتاه مورد انتظار، بهدرستی طراحی شدهاند.
آیا فیوز تیپ B یا C برای روشنایی مناسبتر است؟
پاسخ یکسانی برای تمام مدارهای روشنایی وجود ندارد.
در یک مدار روشنایی ساده با جریان هجومی پایین، تیپ B میتواند مورد استفاده قرار گیرد. اما بعضی تجهیزات روشنایی، بهخصوص تجهیزاتی که از درایورهای الکترونیکی استفاده میکنند، ممکن است هنگام روشن شدن جریان هجومی لحظهای ایجاد کنند.
در چنین شرایطی ممکن است تیپ C گزینه مناسبتری باشد.
Schneider Electric در یکی از راهنماهای فنی خود برای برخی کاربردهای روشنایی، استفاده از تیپ C را برای کاهش احتمال قطع ناخواسته پیشنهاد کرده است.
بنابراین بهتر است به جای یک قانون کلی مانند «برای روشنایی همیشه B» یا «برای روشنایی همیشه C»، نوع تجهیزات، جریان راهاندازی و توصیه سازنده بررسی شود.
آمپر فیوز مینیاتوری را چگونه انتخاب کنیم؟
جریان نامی یا In یکی از مهمترین مشخصات MCB است، اما انتخاب آن نباید فقط بر اساس یک عدد ثابت یا یک جدول عمومی انجام شود.
عوامل مهم عبارتاند از:
- جریان مصرفی واقعی مدار
- ظرفیت جریان مجاز سیم و کابل
- طول مسیر
- افت ولتاژ
- دمای محیط
- روش نصب سیم و کابل
- تعداد مدارهای مجاور و اثر تجمع حرارتی
- نوع و مشخصات بار
- هماهنگی با سایر تجهیزات حفاظتی
برای همین نمیتوان یک قانون همیشگی مانند «هر سیم ۱.۵ میلیمتر مربع باید حتماً با فلان آمپر فیوز شود» ارائه کرد.
انتخاب نهایی باید بر اساس طراحی واقعی مدار، شرایط نصب و الزامات حفاظتی انجام شود.
قدرت قطع فیوز مینیاتوری چیست؟
قدرت قطع (Breaking Capacity) نشان میدهد یک MCB در صورت وقوع اتصال کوتاه، حداکثر چه مقدار جریان خطا را میتواند بهصورت ایمن قطع کند.
قدرت قطع را نباید با جریان نامی اشتباه گرفت.
برای مثال:
- جریان نامی (In): جریان کاری نامی MCB
- قدرت قطع: توانایی MCB برای قطع ایمن جریان اتصال کوتاه
IEC 60898-1 برای مدارشکنهای AC مشمول این استاندارد، جریان نامی تا ۱۲۵ آمپر و قدرت قطع نامی اتصال کوتاه تا ۲۵ کیلوآمپر را پوشش میدهد. اما این به معنی آن نیست که همه MCBها قدرت قطع ۲۵kA دارند؛ مقدار واقعی هر محصول باید از روی مشخصات فنی و دیتاشیت آن بررسی شود.
در طراحی مدار، قدرت قطع MCB باید متناسب با جریان اتصال کوتاه احتمالی در محل نصب انتخاب شود.
تعداد پل در فیوز مینیاتوری یعنی چه؟
تعداد پل نشان میدهد MCB برای قطع و حفاظت چند مسیر از مدار طراحی شده است.
انواع متداول عبارتاند از:
- 1P: تکپل
- 2P: دوپل
- 3P: سهپل
- 4P: چهارپل
در مدارهای تکفاز و سهفاز، انتخاب تعداد پل باید بر اساس ساختار مدار و الزامات طراحی تابلو انجام شود.
بنابراین صرفاً انتخاب فیوز بر اساس تعداد آمپر کافی نیست و تعداد پل نیز باید با مدار موردنظر سازگار باشد.

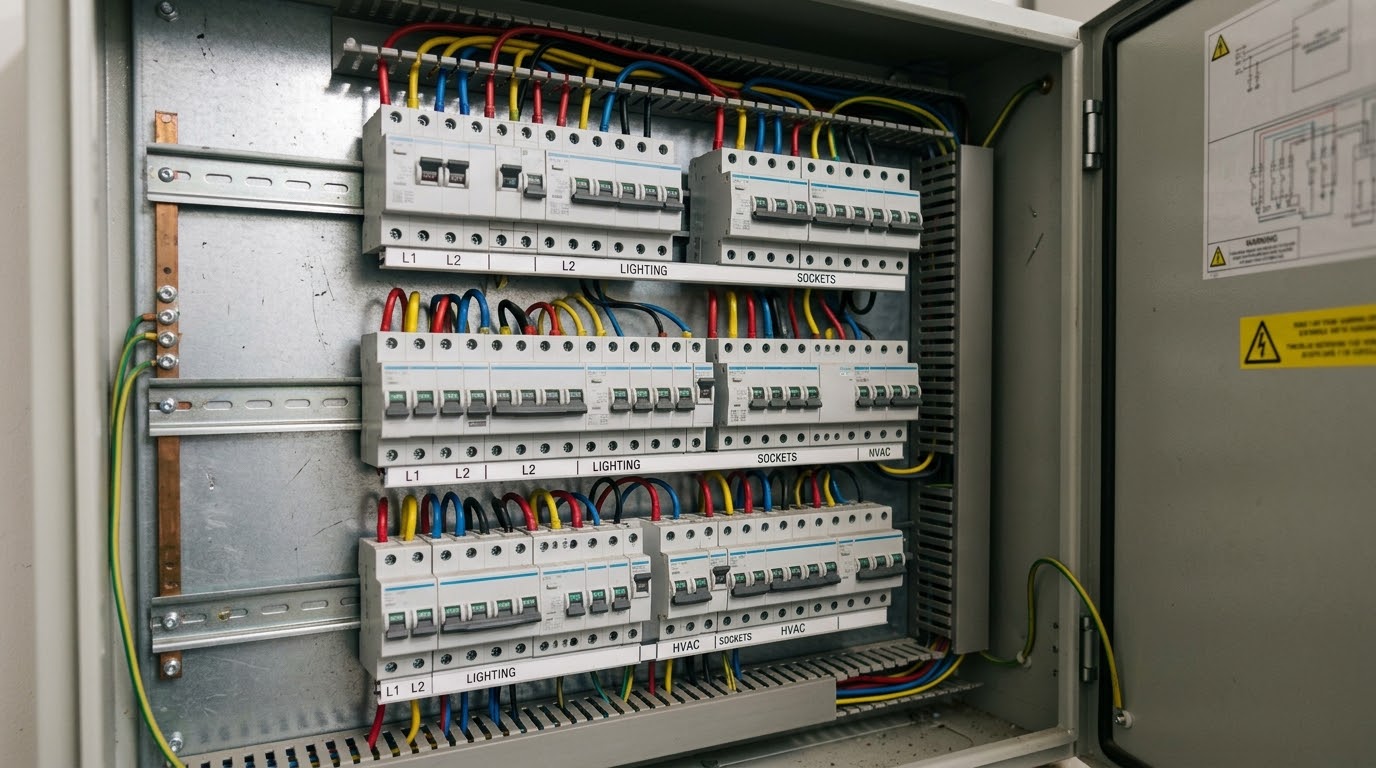

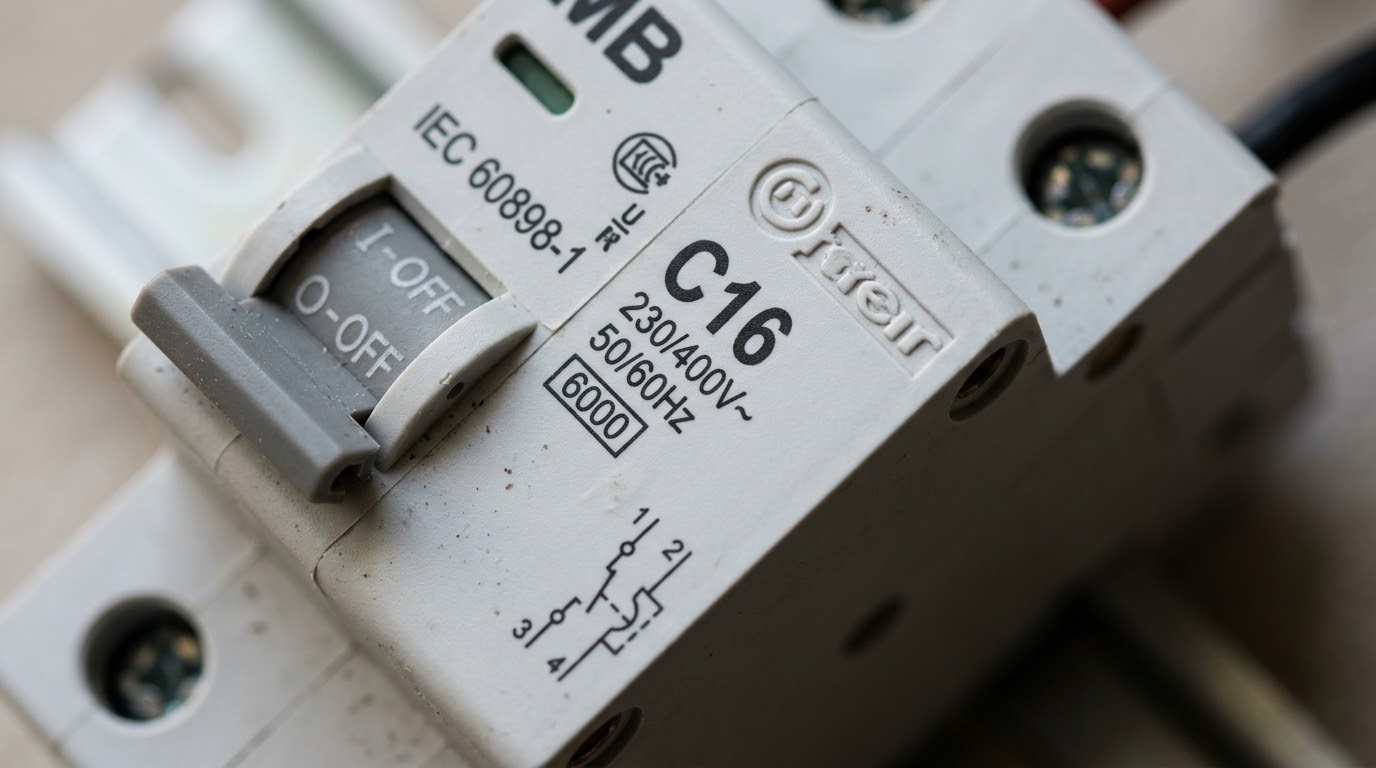

هنگام خرید فیوز مینیاتوری به چه مشخصاتی توجه کنیم؟
پیش از خرید MCB، این موارد را بررسی کنید:
- جریان نامی (In)
- منحنی قطع B، C یا D
- تعداد پل
- قدرت قطع
- ولتاژ نامی
- فرکانس
- استاندارد و مشخصات فنی محصول
- برند و اصالت کالا
- شرایط نصب و دمای محیط
- هماهنگی با سایر تجهیزات حفاظتی
این مشخصات در کنار هم تصویر کاملتری از مناسب بودن یک فیوز برای مدار موردنظر ارائه میکنند. Schneider Electric نیز هنگام انتخاب MCB، مواردی مانند تعداد پل، Curve Code، جریان نامی، قدرت قطع و ولتاژ کاری را از مشخصات اصلی انتخاب محصول معرفی میکند.
اشتباهات رایج هنگام انتخاب فیوز مینیاتوری
یکی از اشتباهات رایج، انتخاب فیوز فقط بر اساس عدد آمپر است.
اشتباهات دیگر عبارتاند از:
- انتخاب آمپر بالاتر فقط برای جلوگیری از قطع مکرر
- بیتوجهی به منحنی قطع
- انتخاب تیپ D برای هر نوع بار موتوری بدون بررسی شرایط مدار
- بیتوجهی به ظرفیت جریان مجاز سیم و کابل
- بیتوجهی به قدرت قطع
- نادیده گرفتن شرایط نصب
- خرید محصول بدون بررسی مشخصات فنی و اصالت آن
همچنین باید توجه داشت که MCB جایگزین تجهیزات حفاظت در برابر جریان نشتی نیست.
RCD/RCCB و RCBO برای وظایف حفاظتی متفاوتی مانند تشخیص جریان نشتی و حفاظت در برابر برقگرفتگی به کار میروند و در طراحی مناسب میتوانند در کنار حفاظت اضافهجریان مورد استفاده قرار گیرند.
سوالات متداول
فیوز مینیاتوری چیست؟
فیوز مینیاتوری یا MCB یک کلید حفاظتی است که برای حفاظت مدار در برابر اضافهبار و اتصال کوتاه استفاده میشود و پس از رفع خطا میتوان آن را دوباره وصل کرد.
تفاوت تیپ B و C چیست؟
تفاوت اصلی آنها در محدوده عملکرد مغناطیسی است. تیپ B حدود ۳ تا ۵ برابر جریان نامی و تیپ C حدود ۵ تا ۱۰ برابر جریان نامی در محدوده قطع مغناطیسی قرار دارد.
تفاوت تیپ C و D چیست؟
تیپ D برای جریانهای هجومی بالاتری نسبت به C طراحی شده است. محدوده عملکرد مغناطیسی آن در IEC 60898-1 حدود ۱۰ تا ۲۰ برابر جریان نامی است، هرچند محدوده دقیق یک محصول باید از دیتاشیت سازنده بررسی شود.
فیوز تیپ B برای چه کاربردی است؟
تیپ B معمولاً برای مدارهایی با جریان راهاندازی پایینتر، از جمله برخی بارهای مقاومتی و مدارهای روشنایی ساده، استفاده میشود.
فیوز تیپ C برای چه کاربردی است؟
تیپ C برای بسیاری از کاربردهای عمومی و مدارهایی با جریان هجومی متوسط مورد استفاده قرار میگیرد.
فیوز تیپ D برای چه کاربردی است؟
تیپ D برای بارهایی که ممکن است جریان راهاندازی بالایی داشته باشند، مانند برخی موتورها و ترانسفورماتورها، کاربرد دارد.
آیا آمپر فیوز را میتوان فقط از روی سطح مقطع سیم انتخاب کرد؟
خیر. سطح مقطع سیم یکی از عوامل مهم است، اما جریان مصرفی، طول مسیر، روش نصب، دمای محیط و سایر شرایط مدار نیز باید در نظر گرفته شوند.
قدرت قطع فیوز مینیاتوری چیست؟
قدرت قطع، حداکثر جریان اتصال کوتاهی است که MCB میتواند در شرایط مشخص بهصورت ایمن قطع کند. مقدار قدرت قطع باید از مشخصات فنی خود محصول بررسی شود.
آیا فیوز مینیاتوری از برقگرفتگی جلوگیری میکند؟
خیر. MCB برای حفاظت در برابر اضافهبار و اتصال کوتاه است. حفاظت در برابر جریان نشتی و برقگرفتگی به تجهیزات حفاظتی مناسب مانند RCD/RCCB یا RCBO مربوط میشود.
جمعبندی
انتخاب فیوز مینیاتوری مناسب فقط به انتخاب آمپر محدود نمیشود. برای انتخاب صحیح باید جریان نامی، منحنی قطع، نوع بار، قدرت قطع، تعداد پل، شرایط نصب و مشخصات سیم و کابل در کنار یکدیگر بررسی شوند.
بهطور خلاصه:
- B برای بارهایی با جریان راهاندازی پایینتر
- C برای بسیاری از بارهای عمومی و بارهای با جریان هجومی متوسط
- D برای برخی بارهای دارای جریان هجومی بالا
کاربرد دارند.
هیچکدام از این تیپها را نمیتوان بدون بررسی شرایط مدار، بهعنوان انتخاب مناسب برای همه پروژهها در نظر گرفت.
